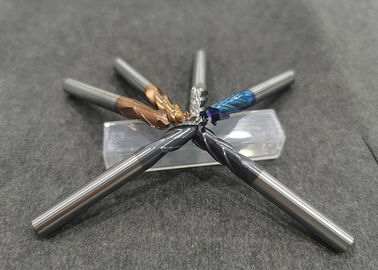

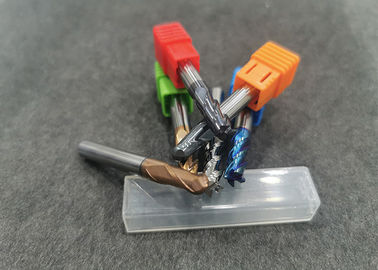

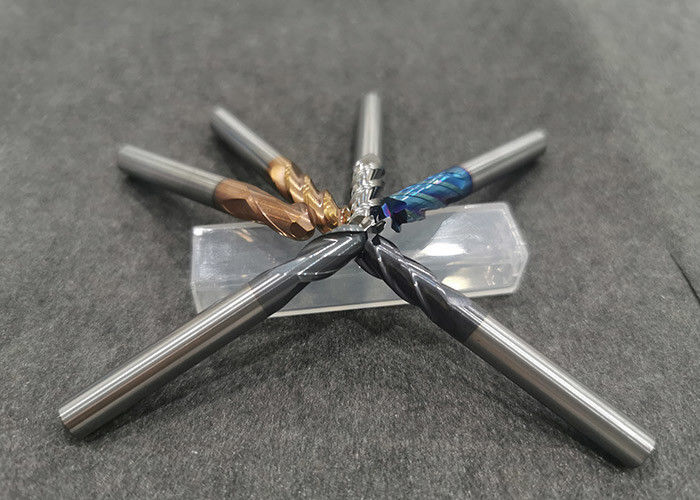

1/2/3/4 مطحنة نهاية كربيد الفلوت طحن طحن القاطع الصناعة القواطع
مطحنة نهاية طحن القواطع الصناعة القاطع
معلومات ذات صله
لفهم قاطع الطحن ، يجب عليك أولاً فهم معرفة الطحن
When optimizing the milling effect, the blade of the milling cutter is another important factor. عند تحسين تأثير الطحن ، تعد شفرة قاطع الطحن عاملاً مهمًا آخر. In any milling, if there are more than one blades participating in the cutting at the same time, it is an advantage, but too many blades participating in the cutting at the same time are the disadvantages. في أي مطحنة ، إذا كان هناك أكثر من شفرة واحدة تشارك في القطع في نفس الوقت ، فهي ميزة ، ولكن الكثير من الشفرات المشاركة في القطع في نفس الوقت هي عيوب. It is impossible for a cutting edge to cut at the same time. من المستحيل قطع طليعة في نفس الوقت. The required power is related to the number of cutting edges participating in the cutting. ترتبط الطاقة المطلوبة بعدد حواف القطع المشاركة في القطع. In terms of chip formation process, cutting edge load and processing results, the position of the milling cutter relative to the workpiece plays an important role. من حيث عملية تشكيل الرقائق ، الحمل المتطرف ونتائج المعالجة ، يلعب موضع قاطع الطحن بالنسبة لقطعة العمل دورًا مهمًا. When face milling, use a milling cutter that is about 30% larger than the cutting width and position the milling cutter close to the center of the workpiece, then the chip thickness does not change much. عند الطحن بالوجه ، استخدم قاطعة الطحن التي تكون أكبر بنسبة 30٪ تقريبًا من عرض القطع وضع قاطعة الطحن بالقرب من مركز قطعة العمل ، ثم لا يتغير سمك الرقاقة كثيرًا. The chip thickness during cutting is slightly thinner than when cutting at the center. سمك الرقاقة أثناء القطع أرق قليلاً من القطع عند المركز.
In order to ensure that a sufficiently high average chip thickness / feed per tooth is used, the number of cutter teeth suitable for this process must be correctly determined. من أجل التأكد من استخدام متوسط سماكة / تغذية عالية لكل سن لكل شريحة ، يجب تحديد عدد الأسنان القاطعة المناسبة لهذه العملية بشكل صحيح. The pitch of the cutter is the distance between the effective cutting edges. درجة القاطع هي المسافة بين حواف القطع الفعالة. According to this value, the milling cutter can be divided into three types-dense tooth milling cutter, sparse tooth milling cutter, special dense tooth milling cutter. وفقًا لهذه القيمة ، يمكن تقسيم قاطع الطحن إلى ثلاثة أنواع - قاطعة طحن الأسنان الكثيفة ، قاطع طحن الأسنان المتقطع ، قاطع طحن الأسنان الكثيفة الخاصة.
Also related to the thickness of the milled chips is the main angle of the face milling cutter. تتعلق أيضًا بسمك الرقائق المطحونة بالزاوية الرئيسية لقاطع تفريز الوجه. The main angle is the angle between the main cutting edge of the insert and the surface of the workpiece. الزاوية الرئيسية هي الزاوية بين حافة القطع الرئيسية للإدخال وسطح قطعة العمل. The main angles are 45 degrees, 90 degrees and the circular blade. الزوايا الرئيسية هي 45 درجة و 90 درجة والشفرة الدائرية. The direction change will change greatly with the difference of the main declination angle: the milling cutter with a main declination angle of 90 degrees mainly produces radial force, which acts in the feed direction, which means that the surface to be processed will not bear too much pressure It is more reliable for workpieces with weak milling structure. سوف يتغير تغير الاتجاه بشكل كبير مع اختلاف زاوية الانحدار الرئيسية: إن قاطع الطحن بزاوية انحدار رئيسية 90 درجة ينتج بشكل رئيسي قوة شعاعية ، والتي تعمل في اتجاه التغذية ، مما يعني أن السطح المراد معالجته لن يتحمل أيضًا الكثير من الضغط هو أكثر موثوقية لقطع العمل مع بنية طحن ضعيفة.
The milling cutter with a main declination angle of 45 degrees has roughly the same radial cutting force and axial direction, so the pressure generated is relatively balanced, and the power requirements of the machine tool are also relatively low. قاطع الطحن بزاوية انحدار رئيسية بزاوية 45 درجة له نفس قوة القطع الشعاعي والاتجاه المحوري تقريبًا ، لذلك فإن الضغط الناتج متوازن نسبيًا ، ومتطلبات الطاقة لأداة الماكينة منخفضة نسبيًا أيضًا. It is especially suitable for short chip materials that produce chipping chips during milling. إنها مناسبة بشكل خاص لمواد الرقائق القصيرة التي تنتج رقائق التقطيع أثناء الطحن. Artifacts. الآثار.
The milling cutter with round insert means that the main declination angle changes continuously from 0 to 90 degrees, which mainly depends on the cutting depth. قاطع الطحن مع إدراج مستدير يعني أن زاوية الانحراف الرئيسية تتغير باستمرار من 0 إلى 90 درجة ، والتي تعتمد بشكل أساسي على عمق القطع. The cutting edge strength of this type of blade is very high. القوة المتطورة لهذا النوع من الشفرات عالية جدًا. Because the chips generated along the long cutting edge are relatively thin, it is suitable for large feeds. نظرًا لأن الرقائق الناتجة على طول حافة القطع الطويلة رفيعة نسبيًا ، فهي مناسبة للأعلاف الكبيرة. The direction of the cutting force in the radial direction of the blade is constantly changing, and the pressure generated during the processing It will depend on the depth of cut. يتغير باستمرار اتجاه قوة القطع في الاتجاه الشعاعي للشفرة ، والضغط المتولد أثناء المعالجة سيعتمد على عمق القطع. The development of the geometric geometry of modern blades has the advantages of round cutting blades with a smooth cutting effect, low power requirements for the machine tool, and good stability. يتميز تطوير الهندسة الهندسية للشفرات الحديثة بمزايا شفرات القطع المستديرة مع تأثير القطع السلس ، ومتطلبات الطاقة المنخفضة لأداة الماكينة ، والاستقرار الجيد. It is no longer an effective rough milling cutter, and is widely used in face milling and end milling. لم تعد قاطعة الطحن الخشنة الفعالة ، وتستخدم على نطاق واسع في طحن الوجه والطحن النهائي.
